| 形式名称 |
転送速度(Mbps) |
最大伝送距離 |
ケーブル形状 |
備考 |
| 10BASE-2 |
10 |
185m |
同軸 |
|
| 10BASE-5 |
10 |
500m |
同軸 |
|
| ★10BASE-T |
10 |
100m |
ＵＴＰ |
|
| |
|
|
|
|
| 10BASE-Fと言う規格で3種類 |
|
|
|
|
| 10BASE-FP(Passive) |
10 |
？ |
光 |
|
| 10BASE-FB(Backbone) |
10 |
？ |
光 |
|
| 10BASE-FL(Link) |
10 |
？ |
光 |
|
| |
|
|
|
|
| 100BASE-Tと言う規格で3種類 |
|
|
|
|
| 100BASE-T2 |
100 |
100m |
UTP(カテゴリー３？) |
北米で広く利用されているらしい |
| 100BASE-T4 |
100 |
100m |
UTP(カテゴリー３？) |
全二重通信ができない |
| ★100BASE-TX |
100 |
100m |
UTP |
現在一番普及しているタイプ |
| |
|
|
|
|
| 100BASE-FX |
100 |
マルチモード光ファイバー
412m(半二重)又は2km(全二重)
シングルモード光ファイバー
20km(全二重) |
光 |
|
| 100VG-AnyLAN |
100 |
？ |
電話線? |
電話用(Voice Grade)のより対線(ツイストペアケーブル)で
100Mbpsの通信速度を実現する。
あまり普及していない |
| |
|
|
|
|
| ★1000BASE-T |
1G |
100m |
UTP(CAT5or6) |
安価でUTPで使用できるため一番普及している。
CAT5よりもノイズの少ないCAT6を使うことの方が望ましい |
| |
|
|
|
|
| 1000BASE-X規格3種類 |
|
|
|
|
| 1000BASE-CX |
1G |
25m |
同軸 |
|
| 1000BASE-LX |
1G |
マルチモード光ファイバー 550m
シングルモード光ファイバー 5km |
光 |
|
| 1000BASE-SX |
1G |
マルチモード光ファイバー 550m |
光 |
我が家で愛用 |
| 1000BASE-ZX |
1G |
シングルモード光ファイバー 100km |
光 |
Cisco Systemsの独自規格 |
| |
|
|
|
|
| 10 Gigabit Ethernet |
10G |
|
|
一般普及はまだ先の話？ |

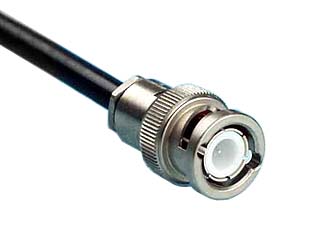

同軸ケーブル
ＵＴＰケーブル
光ケーブル
