【スティックのボタン配置について】
基板を遊ぶ為に改造されたスティックですが
実際に使ってみると、ゲームによってボタン配置を変えたいと思うことが多々ある

アーケードゲームはオプションでボタン配置を変えれるゲームは
なかなか無い為、配線自体を変える必要があります

その問題はブレッドボードを使って少しは楽になったが
やはり不便なので、何か別の案を考えた結果こうなりました

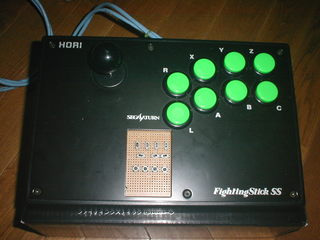

スイッチを付けてゲームによってカチカチ変更します


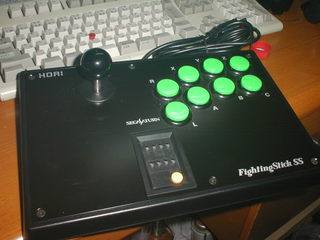

まずは、ファイティングスティックの真ん中の基板を取り外します

これは後に別の事に使うので保管しました

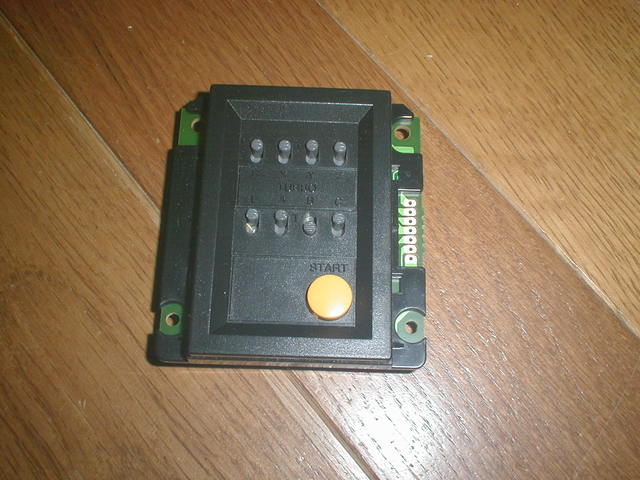

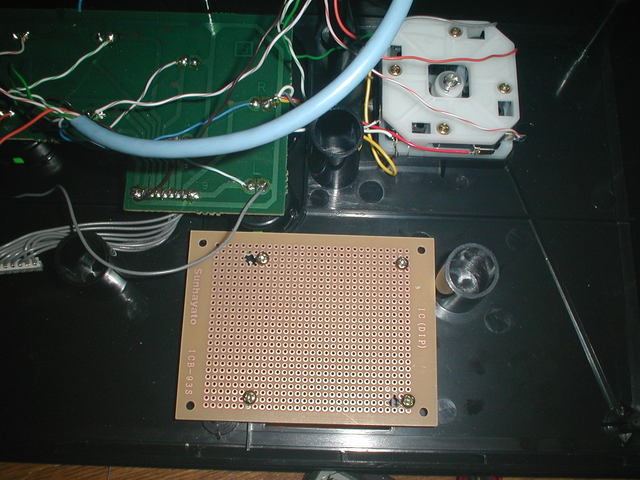

そこに大き目のユニバーサル基板をネジで固定

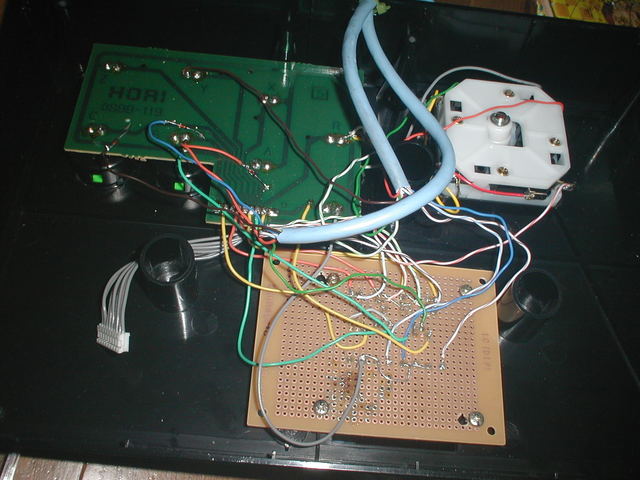

ここに、自分の好きなようにスイッチを配置して回路を作ります
殆どパズル状態なので、一つづつ丁寧に考えながら
配置しては配線する事をオススメします

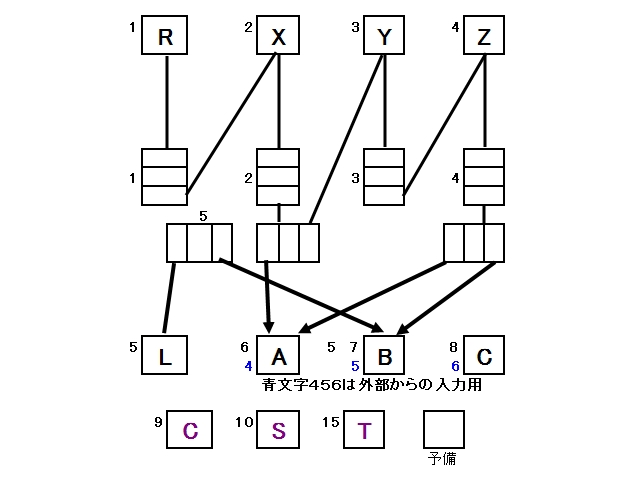

自分が作った例を紹介＆私的メモ

→で書いてある部分は信号逆流防止の為、ダイオードが入れてあります
※理由は同時押しの項目参照
下のボタンのC・S・Tはコイン・スタート・テストボタン

スイッチによる役割

�@１・２・３・４が横に並ぶボタン配置 　主にMVS(NEO GEO)の筐体で使われていた 　ABCDのボタン配置タイプ 　MVSの複数のカセットが入るタイプだと５でゲーム切り替え �AこちらもMVS(NEO GEO)で使われていたタイプ 　ＡＣ(弱P・強P)　ＢＤ(弱K・強K)のタイプ 　MVSの複数のカセットが入るタイプだと５でゲーム切り替え 　 �B6ボタン格ゲーで使われるタイプ 　１２３の弱P・中P・強Pとなり、４と５は実際不要 　その代わりに外部から弱K・中K・強Kを入れる �Cこちらは�Bと殆ど変わりませんがNAOMIの格ゲー用 　１２３の弱P・中P・強Pとなり４と５が弱K・中Kで 　I/Oボードから６に強Kを配線するタイプ ※５を常に下段の右から２番目に接続しても良いのですが 　このスティックをPSでも使えるように考慮してスイッチをつけました

---
