【NAMCO SYSTEM10のステレオ音声】
NAMCO SYSTEM10をステレオで楽しむ為のメモ

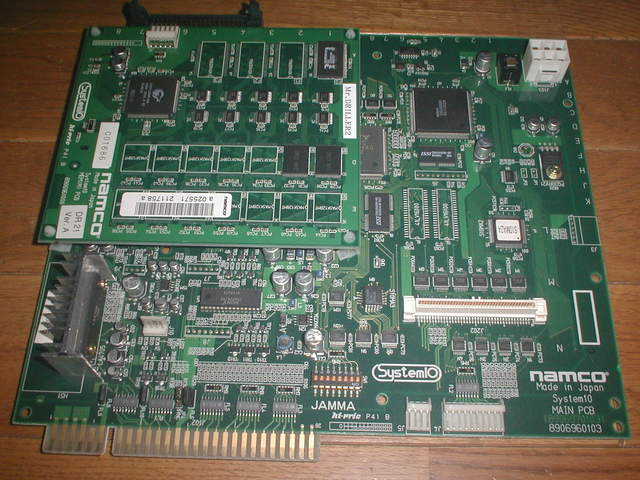

基板はMr.DRILLER2ですがSYSTEM10なら全て同じだと思います

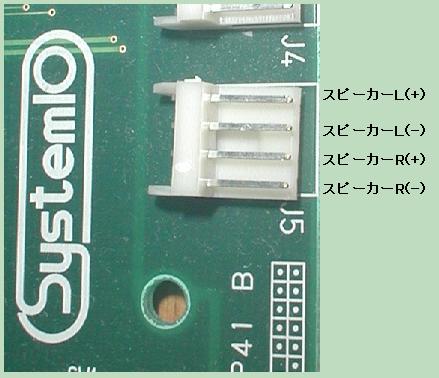

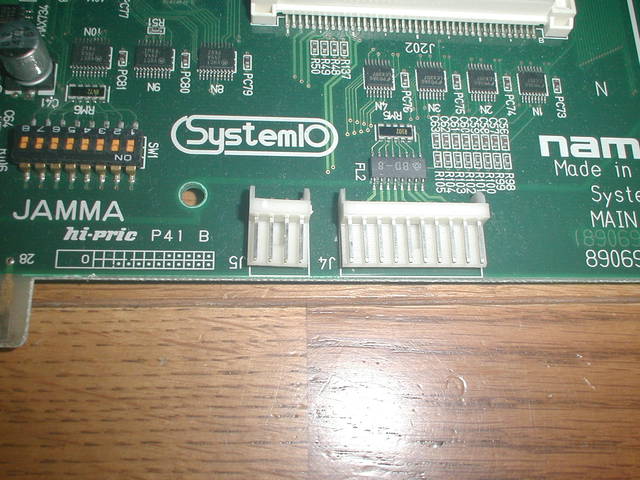

ステレオ音声は右下の「J5」と書かれた所から出力されます

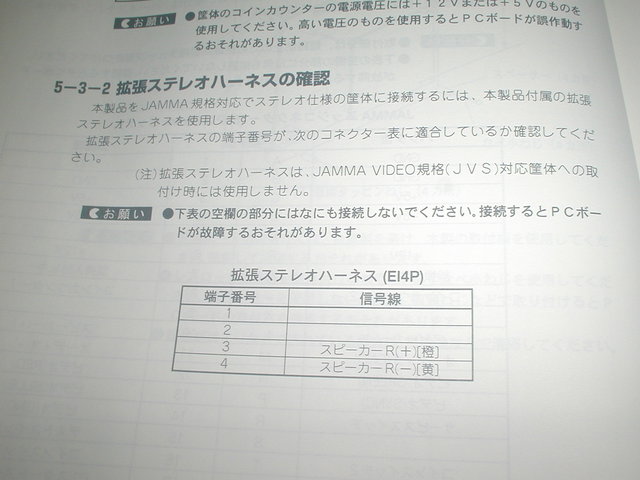

説明書では3・4にスピーカーRが在る事が書いてあります

実際には空いてる1と2にスピーカーLがあります

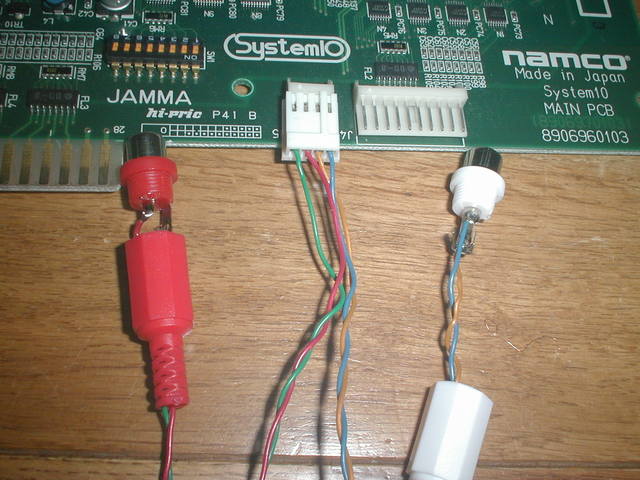

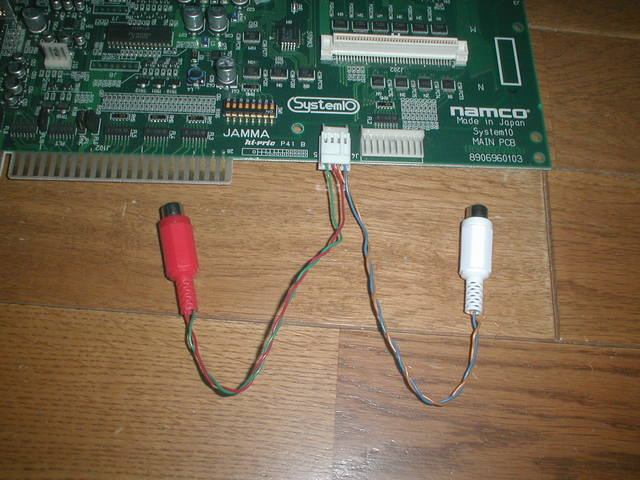

こんな感じのケーブルを作ると良いでしょう

※注意
ここから出力される音声はアンプ回路が入った音声です、スピーカー接続のみ音声が出ます。
