同時押しについて

【同時押しについて】 ※2012年9月10日追記ダイオードについて
同時押しボタンの作成についてメモ

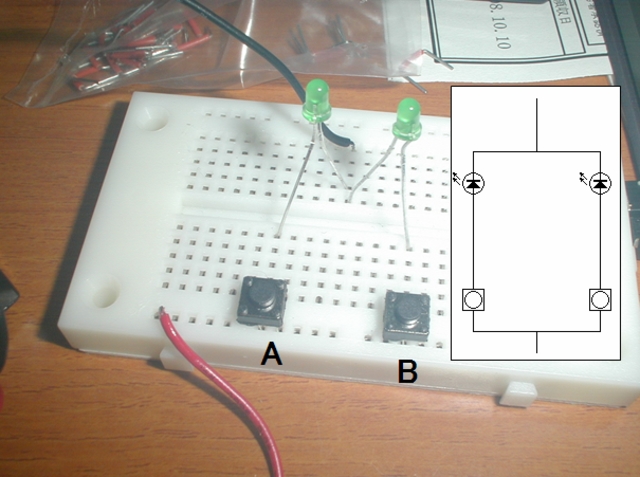

ここにＡとＢというボタンがあります
回路としては写真右の通りです

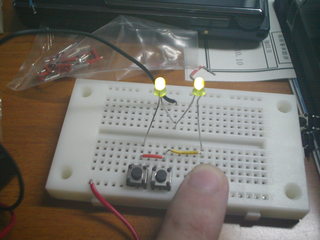

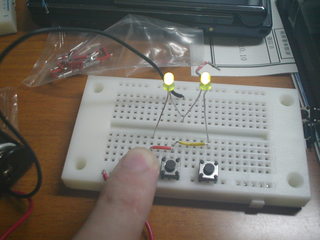

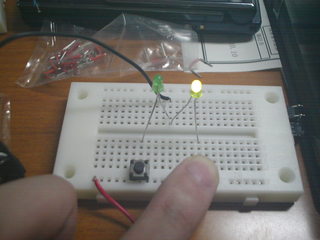

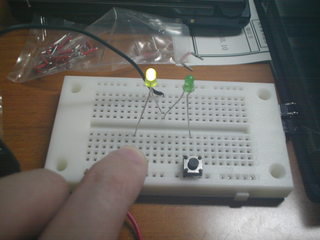

Ａを押すと左側が点き、Ｂを押すと右側が点きます

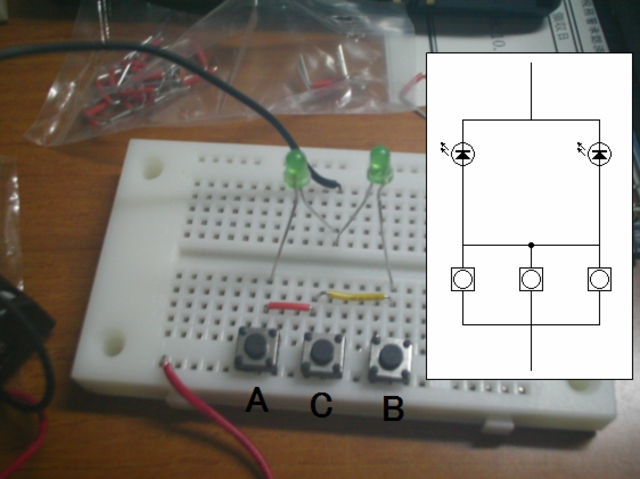

Ｃとボタンを追加して

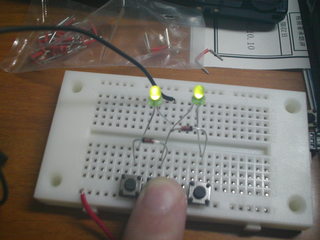

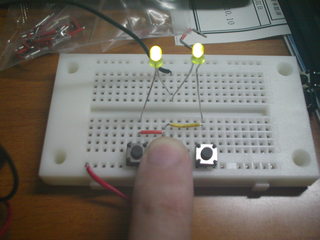

押して見ると、両方のランプが点きます

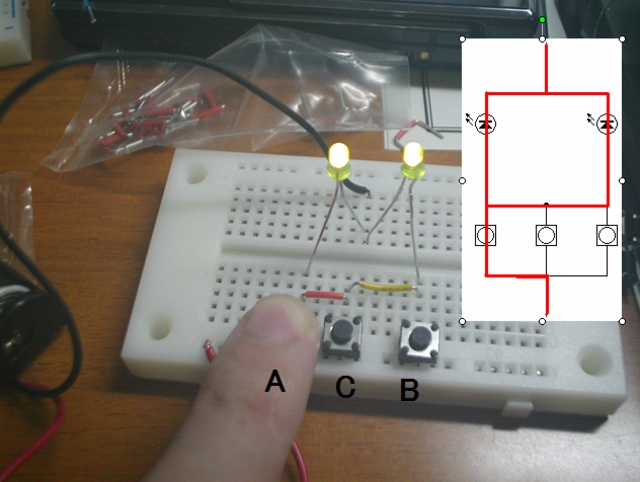

しかし、これではＡとＢを押した時も両方点いてしまいます

電気の流れとしては、こんな感じで流れてしまう為です

そこでダイオード使います
使うダイオードは「小信号高速スイッチング・ダイオード 1N4148」です
上記のダイオードだと信号が弱くなりすぎる場合があるようなので

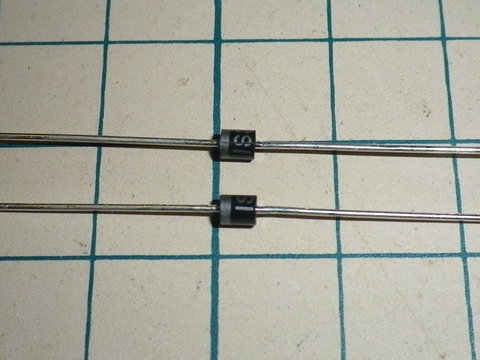

整流用ショットキーダイオード(30V1A)1S3をお勧めします。こちらも秋月で取り扱ってます。

秋月電子などでも安く売られているので、何かのついでに買うと良いでしょう

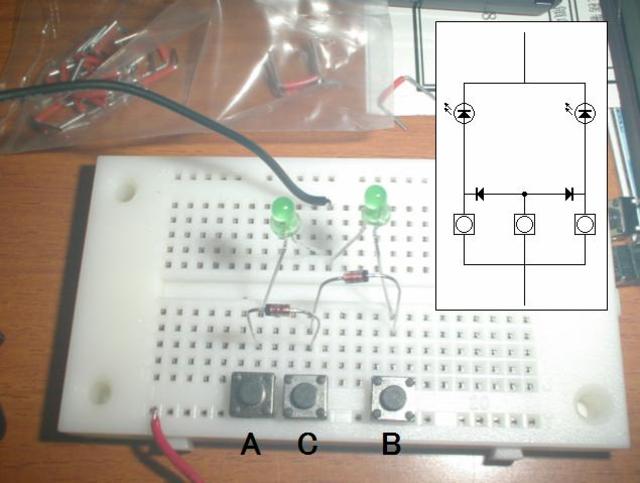

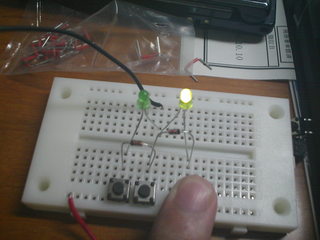

これで、Ｃを押すと両方点いて

ＡとＢはそれぞれ点くという回路が出来ます

これを応用してゲームで同時押しボタンを作る場合は

こんな感じで回路を作ると良いでしょう
空中で固定するのが難しい場合、ユニバーサル基板で同時押し用の小さな回路基板を作るのもアリかも
