【MV-1FZのステレオ音声】
MV-1FZをステレオ音声で楽しむ為のメモ

※注意
この改造を行うと、JAMMAコネクタからの音声出力が正常に鳴らなくなります
又、この改造で得られる音声はアンプ回路を通さない音声なので
別途アンプ回路のある入力端子へ接続する必要があります(テレビの音声入力等)

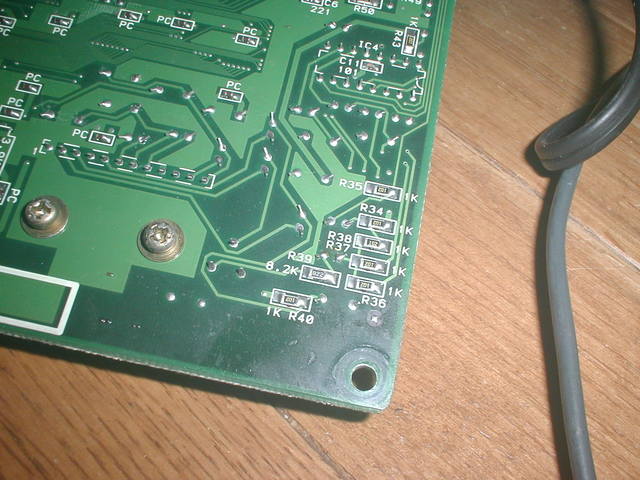

接続する部分は音声ボリュームのある裏側辺りです

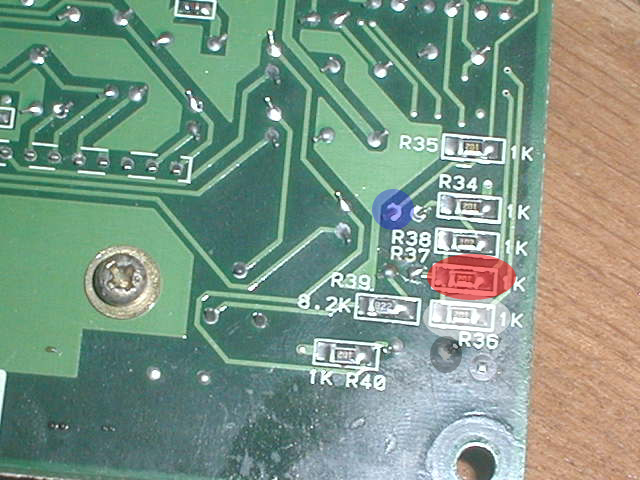

青丸・・・単音 白丸・・・Left 赤丸・・・Right 黒丸・・・GND

白丸と赤丸のチップ抵抗を取って、それぞれに配線します
単音は、コインを入れた時等の音で、この音を左右の音声に混ぜなければなりません

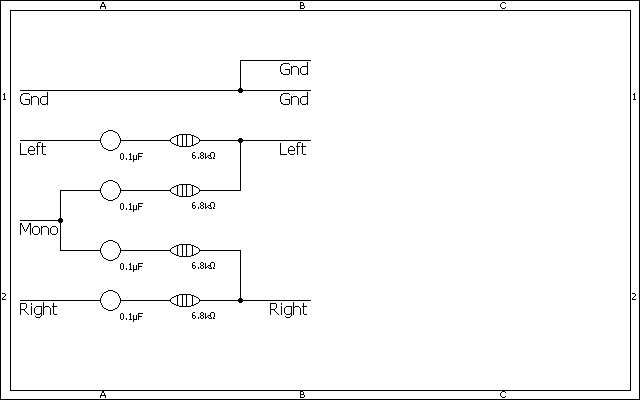

単純に配線するだけでは混ざらないので小さな回路を作ります

必要な部品は
積層セラミックコンデンサ 0.1μF 10V 4個
抵抗 6.8k 4個
以上です

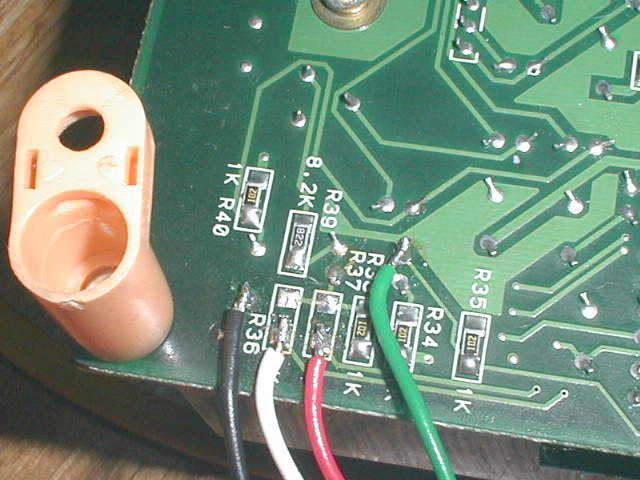

こんな感じに取り付ければ完成
