【NAOMIにVMを接続する】
NAOMIとDreamcastは互換基板と呼ばれ、その連携としてDreamcastのコントローラーを接続して
ビジュアルメモリー(通称VM)を使うものがありました。

ドリキャスコントローラーの接続方法に関するメモです。
作成にあたって、WEB-GBさんの技術の館を参考させて頂きました。

NAOMIと接続には本体の左下にあるCN6とCN7の端子を使います

ピンアサインは以下の通り

A・Bはデータ信号
5は+5v GはGNDを表します

続いて、DCのコントローラー端子は以下の通り


接続方法は、ドリキャスのコントローラーを切断しても良いし

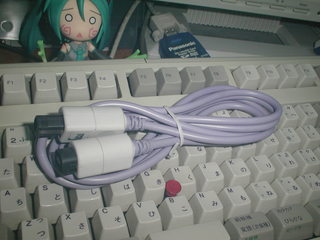

延長コードを買うのもあり

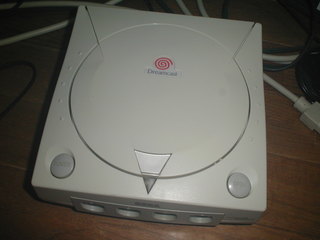

ジャンクのドリキャスを格安で入手してコントローラー部分を使うのも良いでしょう


自分はジャンクのドリキャスを入手しました

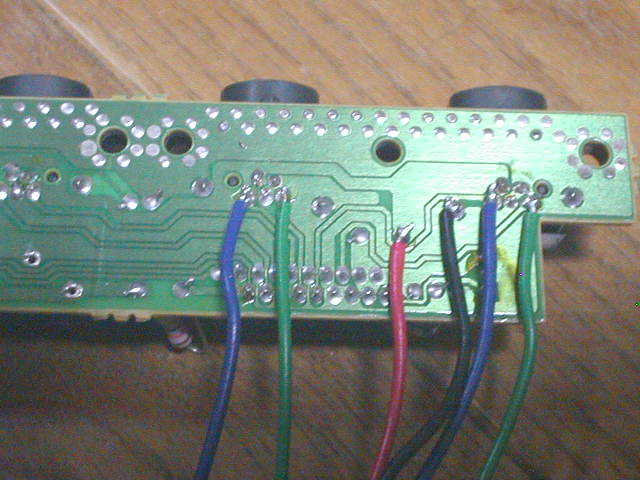

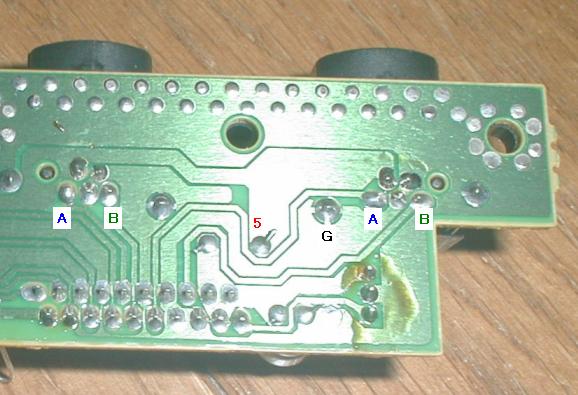

ドリキャスの接続口はA・Bだと5vとGNDが取り付けにくかったのでC・Dにしました
本体から取ってしまってるので、ABCDは殆ど関係ありませんが･･･

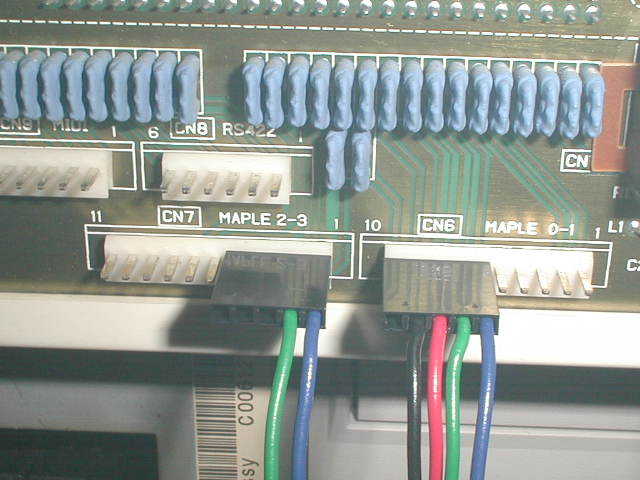

NAOMIへの接続

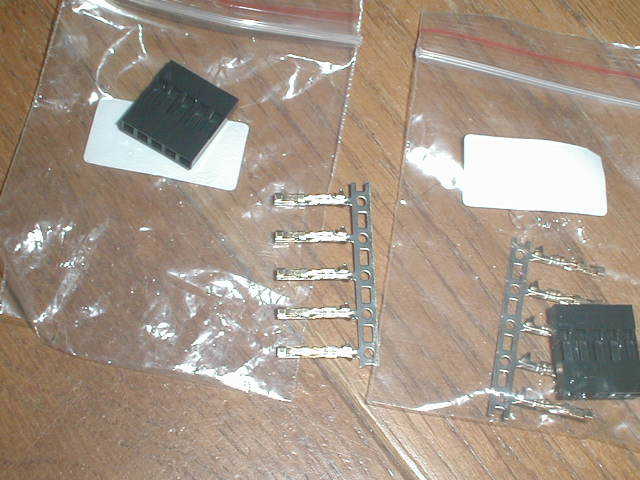

接続に使ったコネクタはマルツパーツで買いました
（【ZL2543-5PS】2.54mmピッチコネクター5ピン ）


※接続しても対応ゲームで無いと動きません

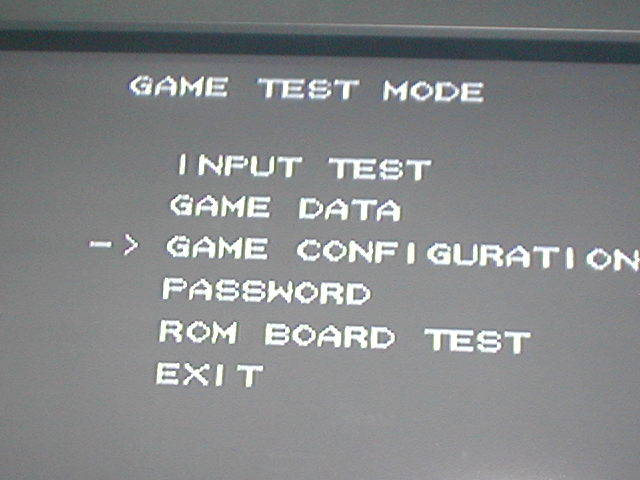

CAPCOM vs SNKの場合はGAME CONFIGURATIONの設定を変えます

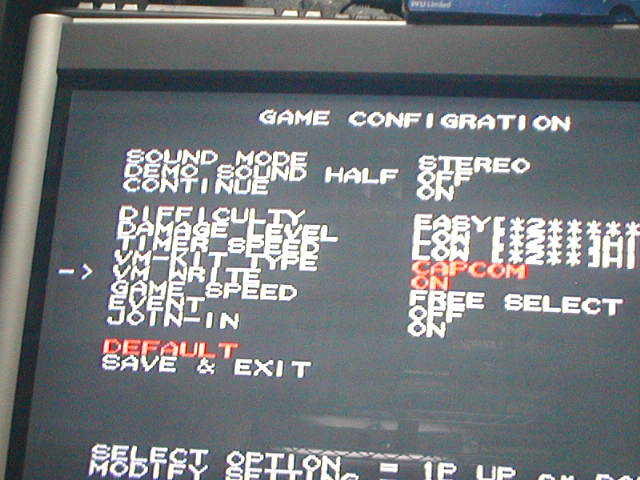

VM-KIT TYPEを「CAPCOM」にVM WRITEはどちらでも良いと思います。
(MARVEL VS. CAPCOM 2みたいなタイプだとONじゃないとポイントが入らないかも)


対応ゲームだとコントローラーで操作できたりします

フリープレイに設定しておけば、大きなドリキャス的な存在に･･･

---
