【KONAMI SYSTEM-GX】

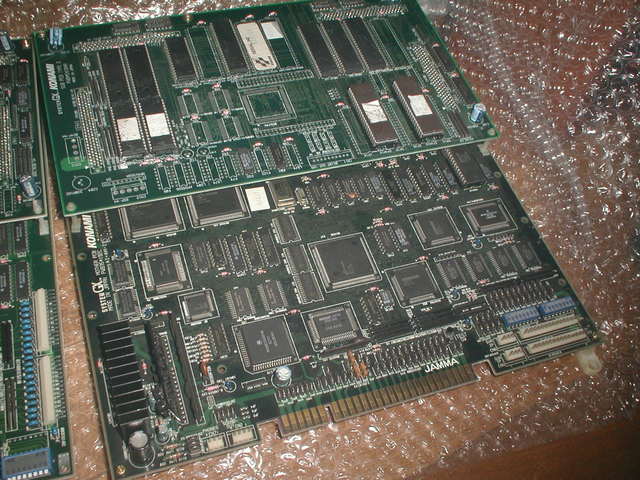

KONAMIのSYSTEM-GXはマザーとROMが分かれるタイプの基板です

接続はJAMMAなので割愛します
出ているソフトは以下の通り

極上パロディウス 〜過去の栄光を求めて〜
ゴルフィンググレイツ2
沙羅曼蛇2
セクシーパロディウス
だい好キッス
対戦ぱずるだま
対戦とっかえだま
ツインビーヤッホー! ふしぎの国で大あばれ!!
ときめきメモリアル対戦ぱずるだま
ドラグーンマイト

【ステレオ音声で楽しむ】
ステレオ音声で楽しむ為には、まずDIP SWITCHの１の１番をONにします。(OFFだとモノラルです)

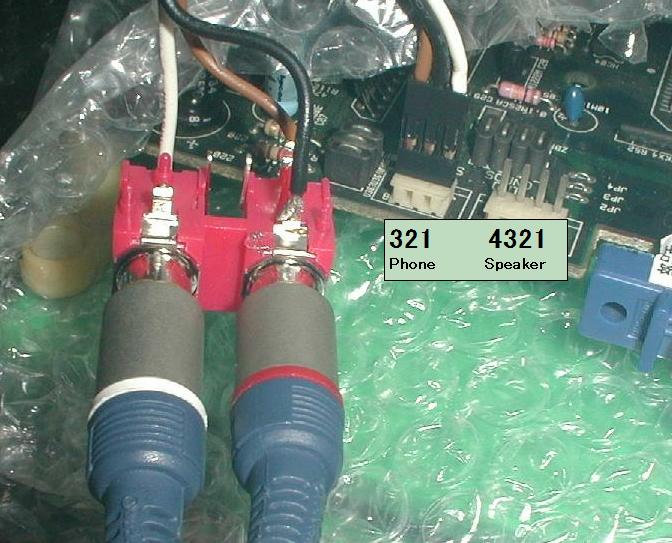

接続はJAMMAの左側にあるPINに接続します。

直接スピーカーを接続する場合は、Speakerを使用します
１ LEFT(+)
２ LEFT(-)
３ Right(-)
４ Right(+)

アンプに接続する場合はPhoneを使用します
１ LEFT
２ GND
３ RIGHT

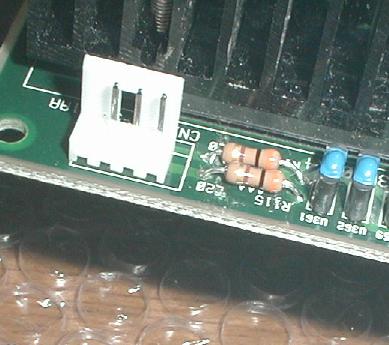

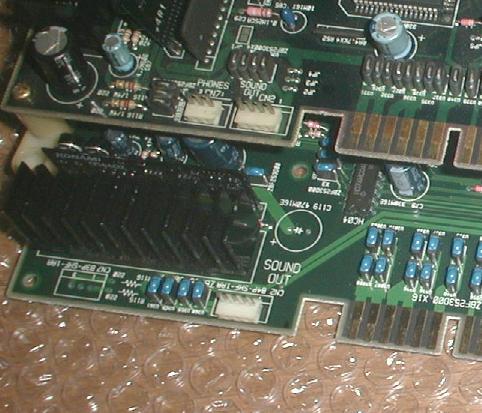

マザーの種類によっては、Phoneが存在しないものがあります。
但し、PINが無いだけでパターンはありますので部品を付ければ使用できます

使用するのは、PINと抵抗220Ω2個です
(手持ちが無かったので、写真では300Ωを使っています)

接続は上と同じ配列です

【ROMの交換について】

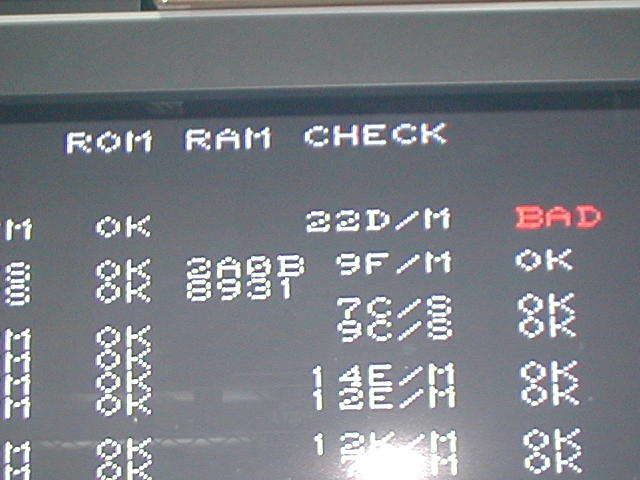

ROMを交換して、電源を入れるだけだとROMチェックでエラーがでます

この場合は、電源を入れる際にTESTスイッチを押しながら入れると
正常に起動できるようになります

---
