■2008年09月12日(金)

---

【RGBアンプ】
PCエンジンやレーザーアクティブで使ったRGBアンプですが
分かりやすく作ろうと思いつつも、コレ以上は無理でした

削ったり、纏めたり出来ないかと試行錯誤をしましたが
どれを取っても色が薄くなったり、白くなったりするので
正直に作る事をオススメします

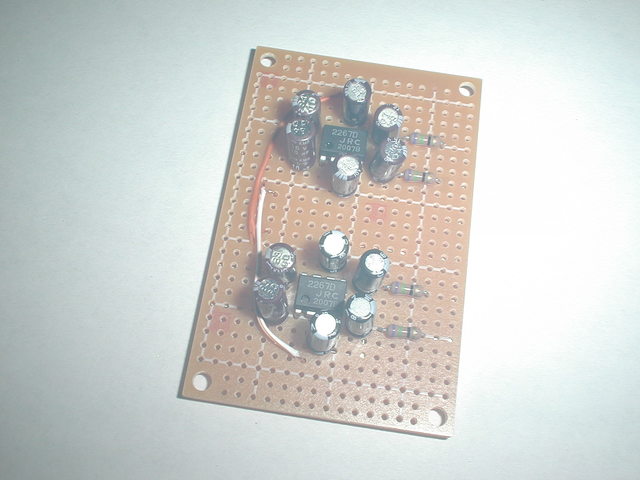

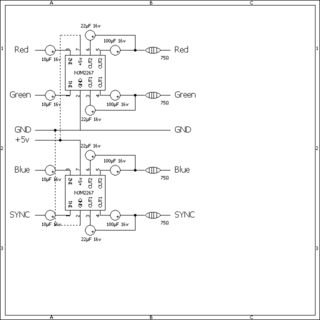

NJM2267を使用したバージョン


※回路図ではなく、配置図としてお考えください
点線は基盤の上を通ってます

必要材料は

IC NJM2267 2個

コンデンサ
16V 10μF 4個
16V 22μF 4個
16V 100μF 4個
　
抵抗 75Ω 4個

ユニバーサル基板1枚

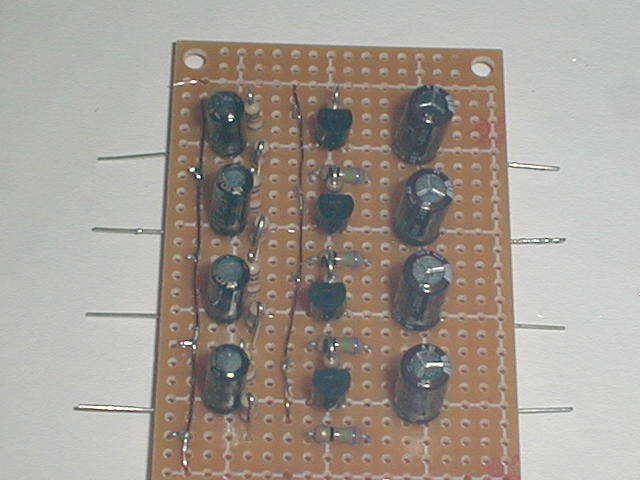

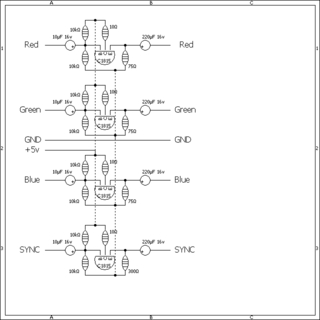

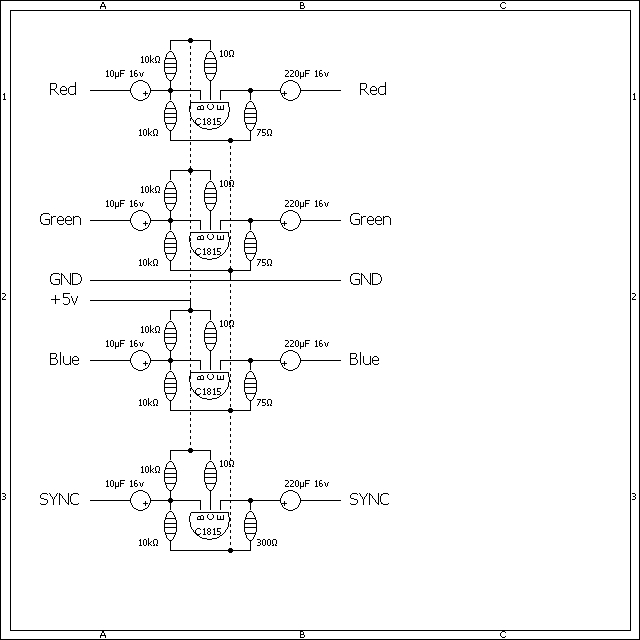

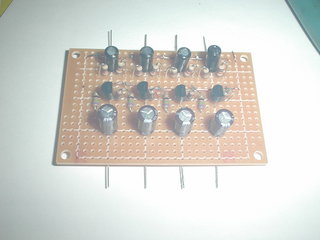

トランジスタで増幅するバージョン



※回路図ではなく、配置図としてお考えください
点線は基盤の上を通ってます


必要材料は
トランジスタ 2SC1815 2個
※2SC1815 YやGRなどがありますが、たぶんどちらでもOK

コンデンサ
16V 10μF 4個
16V 220μF 4個
　
抵抗
10kΩ 8個
75Ω 4個
10Ω 4個


ユニバーサル基板1枚

：

---
