【DUO-RXも弄ります】
RGB出力の魅せられた今となっては、通常出力のPCエンジンでは
満足が出来ないので、こちらにも手を加えてみます
まずは、LEDのブルー化から･･･ってそこですか？
DUO-RXのネジは普通の＋ネジなので簡単に分解できます。
ネジを取ったら蓋を取りますが、気をつける点はCD蓋の
開閉スイッチのケーブルが右側にありますので写真のようにそっとあけます
開閉スイッチのケーブルを外せば上蓋は取り外せます

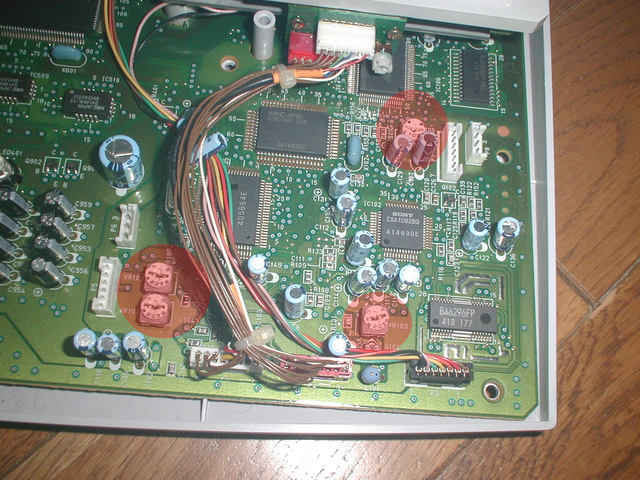

次に、メモしておきたい場所ですが
この可変抵抗(?)のメモリの位置をメモしておきましょう、写真を撮るのも在りですね。
結構簡単に動いてしまって、CD-ROMがプレイ出来なくなる事があるようです。

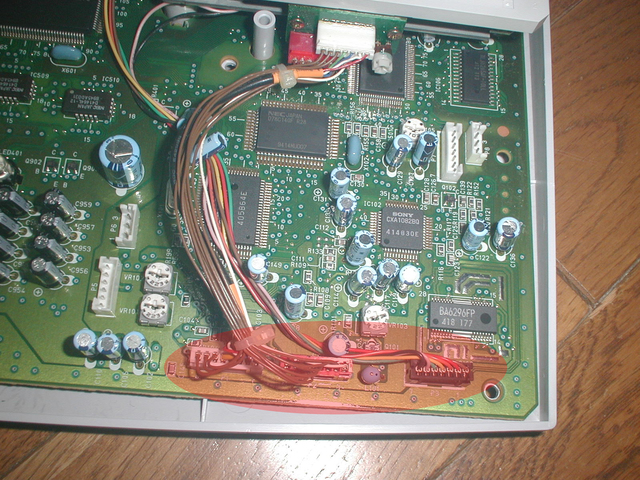

次に、下側3本のケーブルを外すとCD-ROM部分が外せます
CD-ROM部分はネジ等の固定はされていません

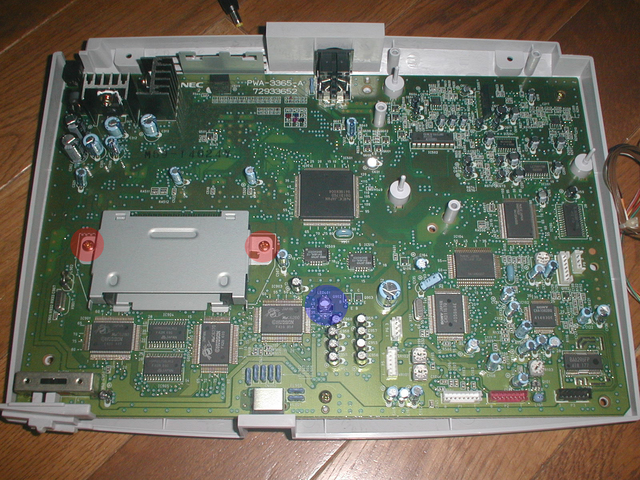

基板とケースを固定しているネジを片っ端から外します
注意点は、赤い輪の部分のネジも固定ネジなので忘れずに

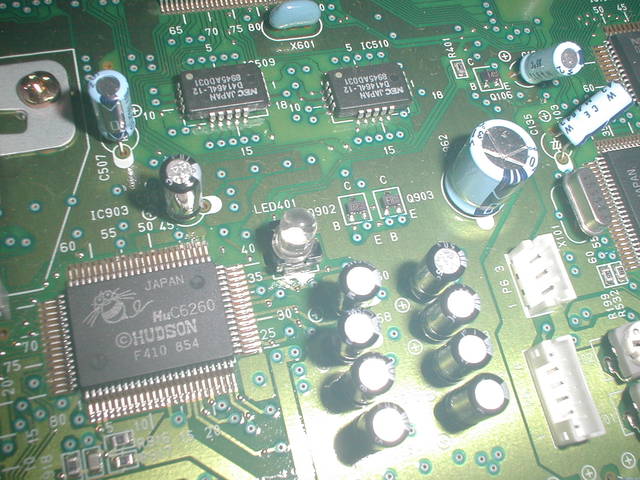

青い輪の部分が交換するLED
アップ
ちなみに、このLEDの左のあるHuC6260がRGBを取り出すチップ

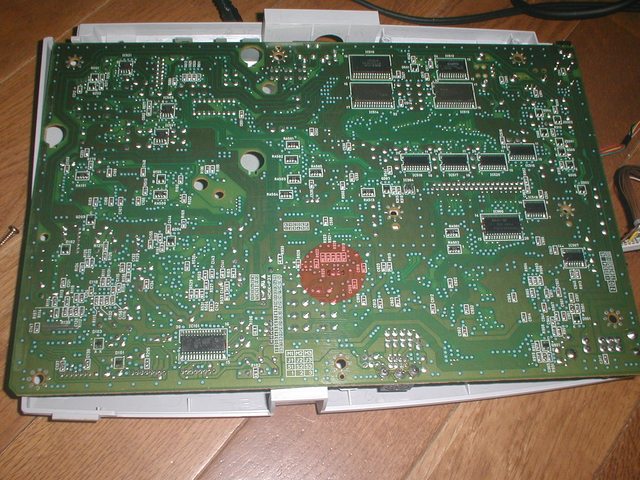

裏側だとこの部分
ハンダ吸い取りで吸いとった後は黒いツメを押し込んで外します

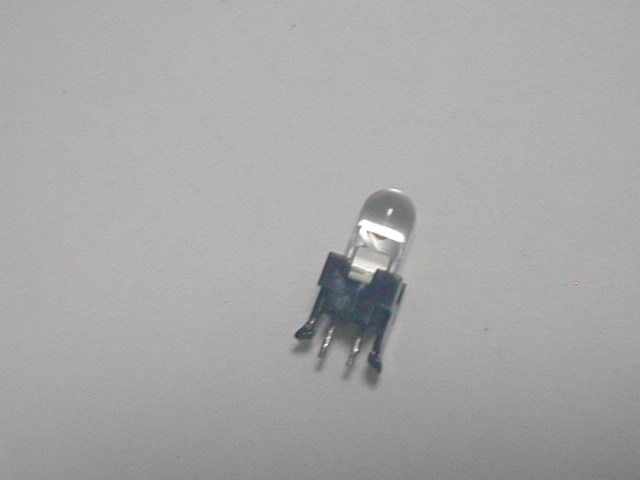

取り外したLED部品
台座無しで、直接付けてしまっても良いですが気分的台座が欲しい場合は
しっかりとLEDが台座に固定されていますので気合で外します

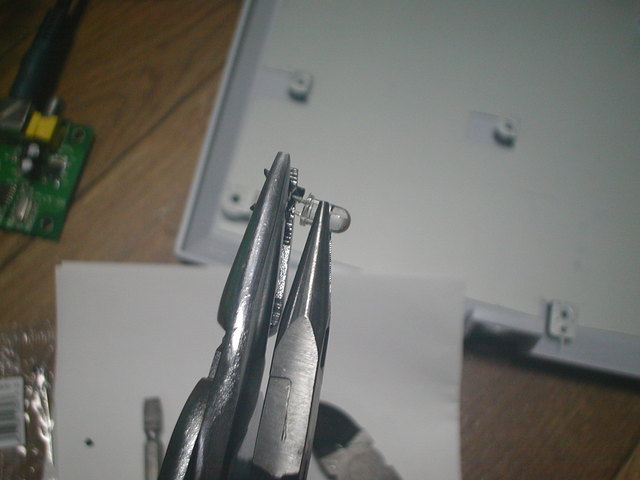

こんな感じで、こじると外せます

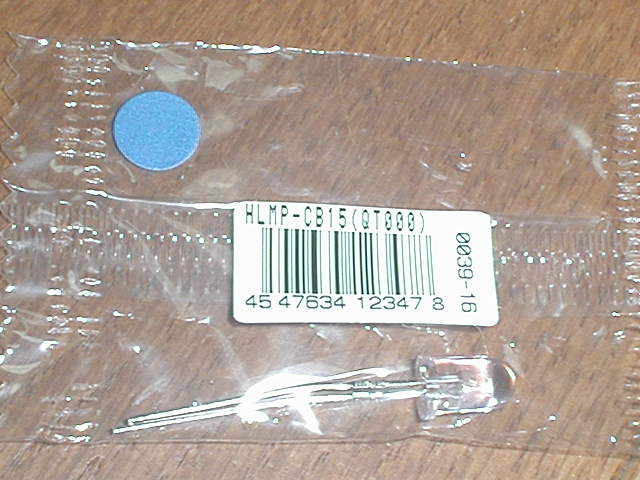

交換するLED
5mm 3.2vの青色LEDです
緑とか紫にする場合は、それにあわせて用意しましょう
左側がプラス(足が長い)
足を切ってしまったLEDなどでプラスマイナスを調べる方法として
LEDの中身見て、部品が大きい方がマイナスなのですが

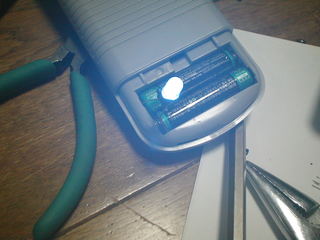

手っ取り早くリモコンを使うと楽です

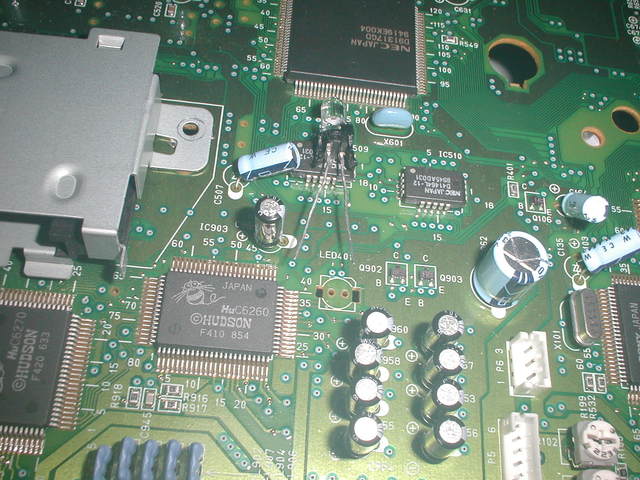

取り付けたら、テストをして見ましょう

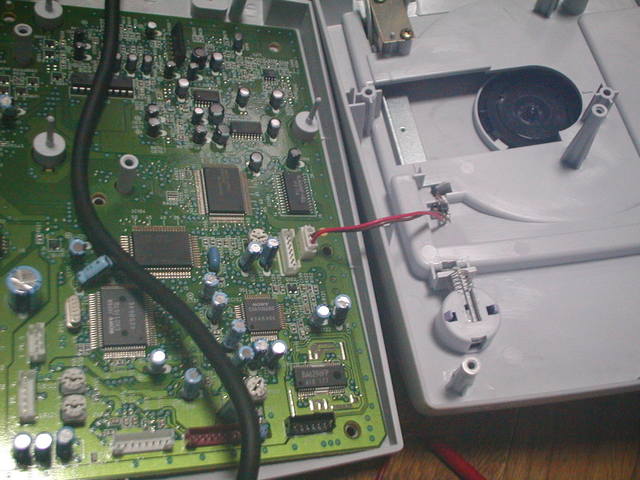

CDをローディングさせるためには、蓋のスイッチをONにする必要があるので
これだけ戻します。CD-ROM部分はつけなくてもOK

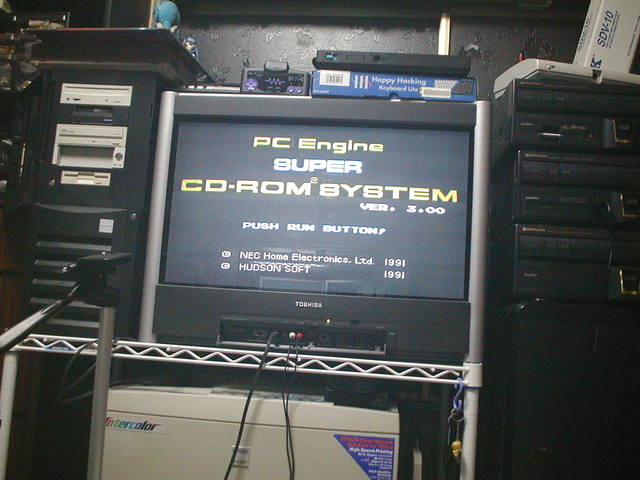

電源入れてコントローラーのスタートボタンを押します

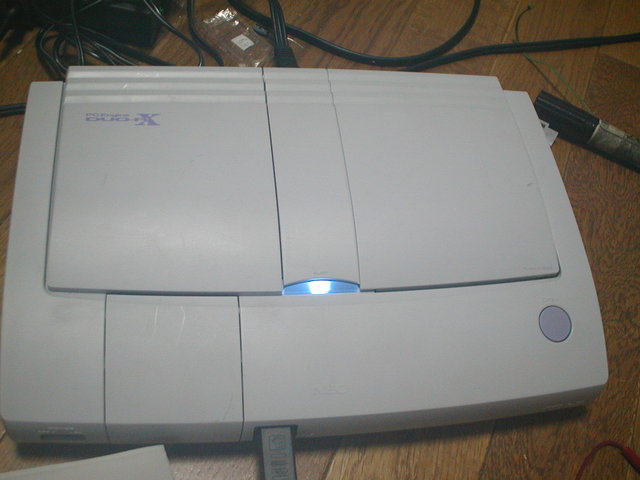

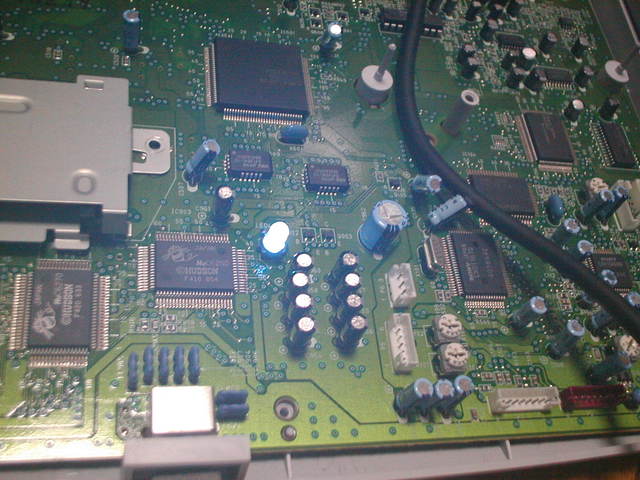

光れば成功です
光らなかったら、たぶん足が逆の可能性が高いです
あとは、元に戻せば完成です

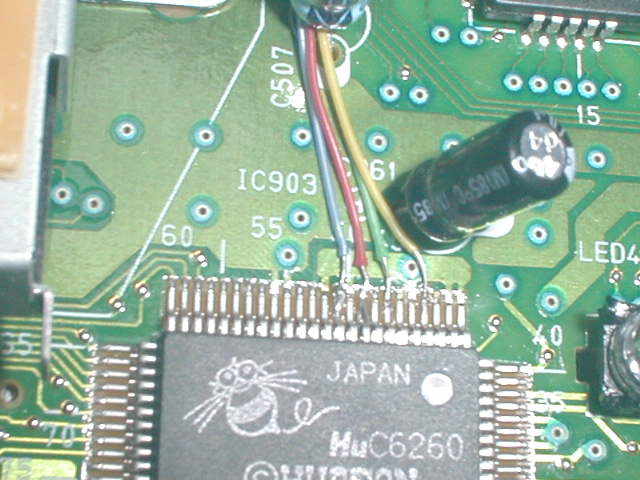

RGB回路の取り付けはサラっと･･･
44 SYNC
47 GREEN
49 RED
51 BLUE

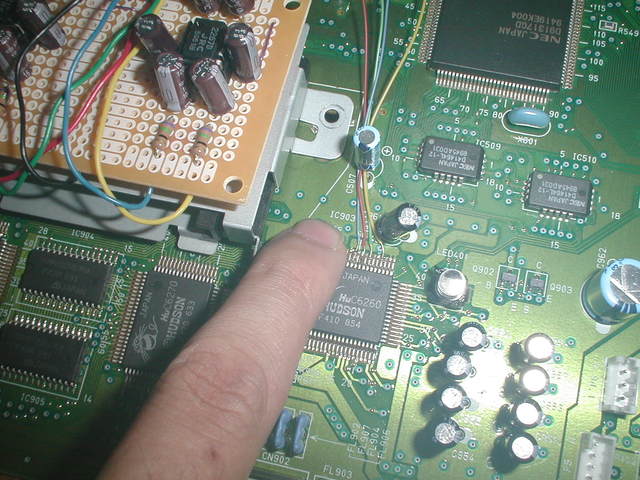

大きさ比較で僕の指
あまりにも細いので、なかなかオススメが出来る物じゃないのです･･･
アドバイスになるか分かりませんが
１．とにかく細く単線(単芯)のケーブルを用意する
ETFE 0.26mmを使用しました
２．半田ごても細い物を用意する
自分は太洋電機産業株式会社 KS-20Rを使いました
３．ハンダも細い物を用意する
精密作業はんだ 0.8mmを使いました

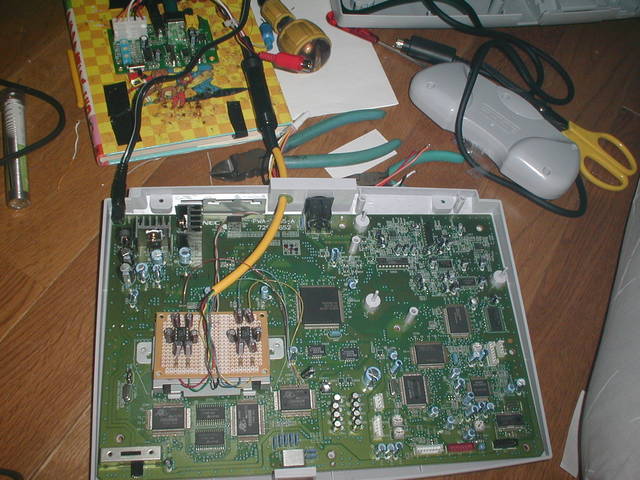

４．外部への配線や、+5vなどの配線は先に済ませて基板を固定して
最後にチップへの半田付けする
