【レーザーアクティブのRGB出力】
レーザーアクティブのRGB出力のメモです

※注意※
この方法で出力できるのはゲームパックを使ったゲームのみです
LDの再生や、LDを使ったゲームは出力されません

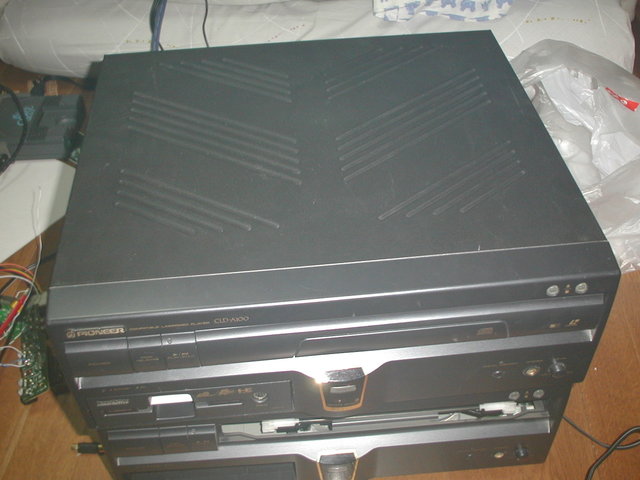

中を弄る時に、ディスクトレイが邪魔になりますので
トレイをオープンにした状態で電源を切ります
コンセントも抜きましょう

左右と後ろにネジがありますので、全部外します。

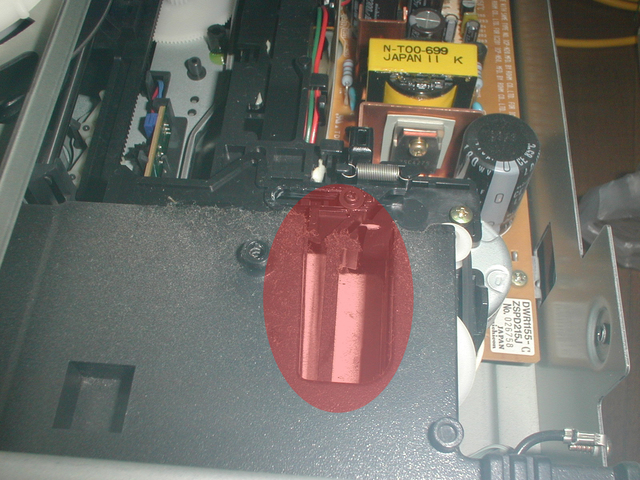

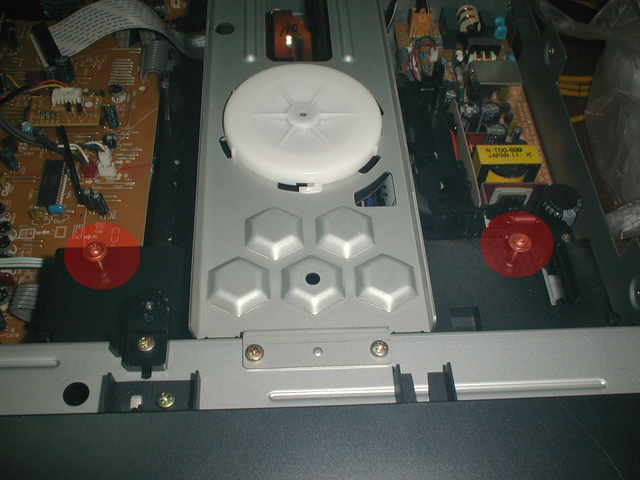

この赤い部分のネジを外します

このツメを左に押しながら引き出すとトレイが抜けます

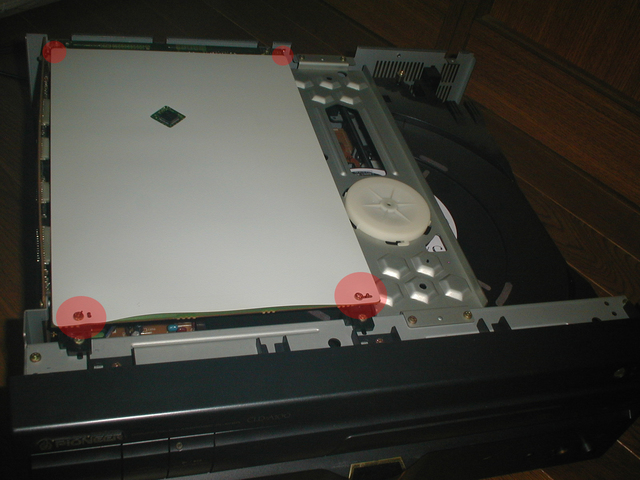

4つのネジを外すと、この部分の基板が剥がせます
左側に剥がせるだけで、ケーブルが付いてるの注意です

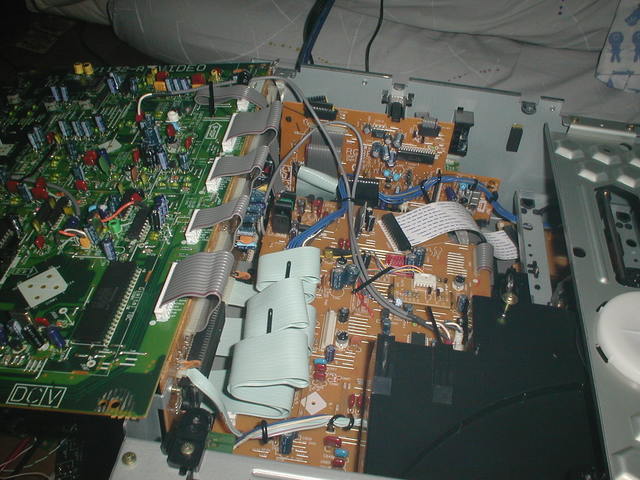

こんな感じになります(トレイが付いてますが、気にしないで･･･)

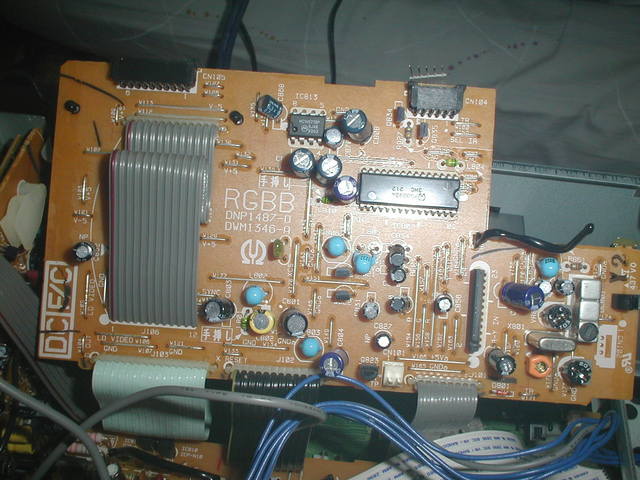

一番奥にあるのがRGBボードです

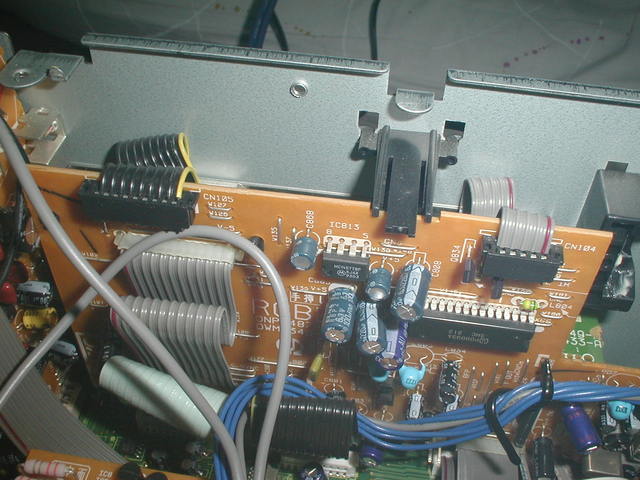

このボード

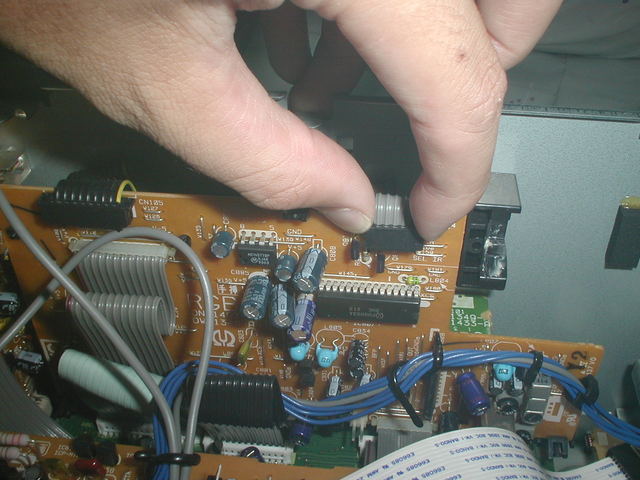

2本のケーブル(黒と灰色)を抜きますが
ケーブルではなく黒いコネクタ部分を上に引っ張るとロックが外れます
隣の黒も同じようにしてロックを外してから抜きます

2本のケーブルは、線が剥き出しの軟弱なケーブルなので注意です

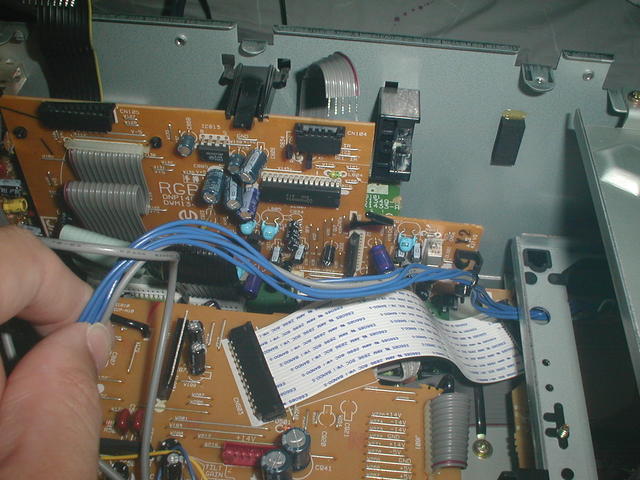

次に、青とねずみ色の纏められたケーブル外します

この黒いのを上に上げならが、ボードを前に倒すと外れます
こちらも、下にケーブルが付いているので、引っ張らないように

こんな感じ引き出せます

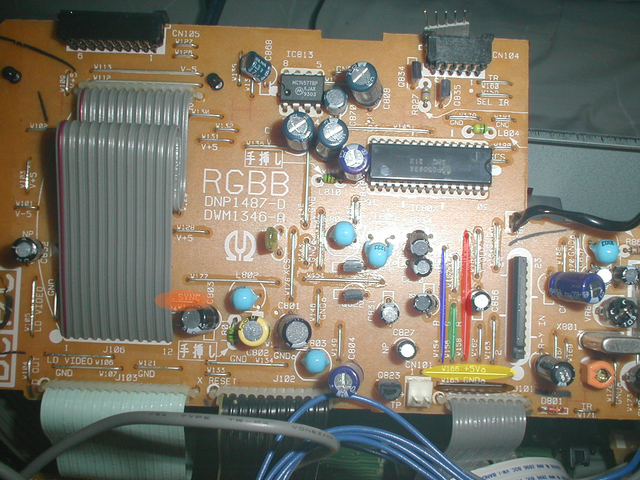

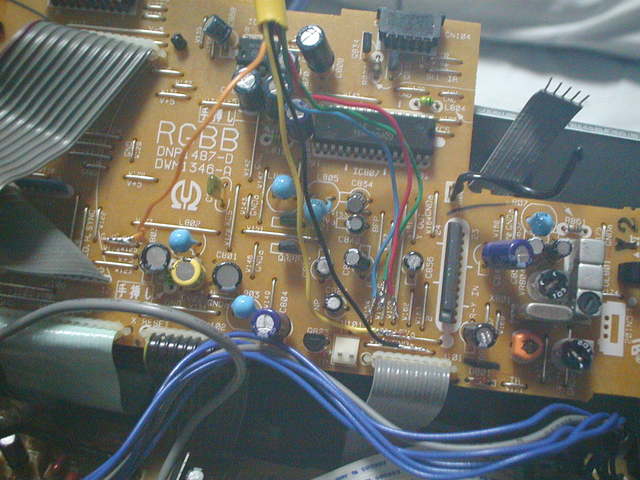

配線場所は以下の場所です

赤･･･RED
緑･･･GREEN
青･･･BLUE
橙･･･SYNC

黄･･･+5v
黒･･･GND　GNDはこの場所以外でもOK

基板にもしっかり書いてありますので、よく見れば分かります

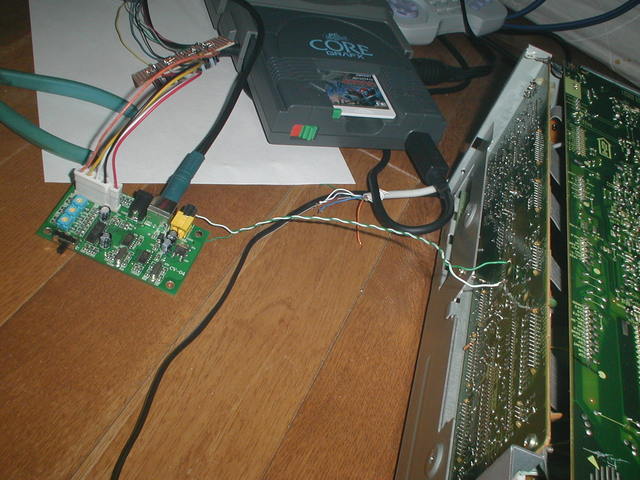

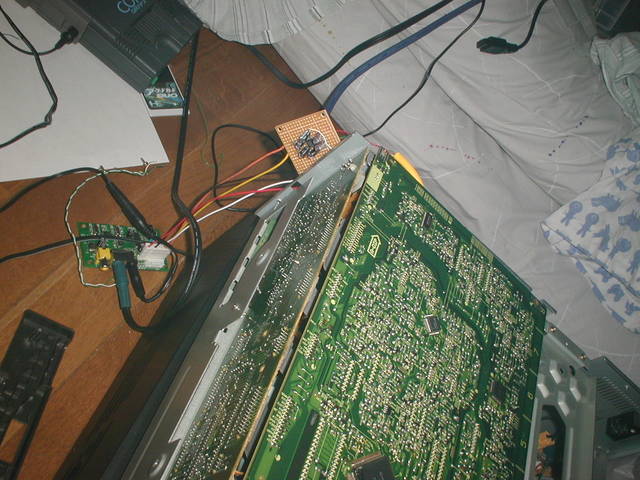

あとは、それを外に引っ張り出せばOK

出力を確認できれば、成功です

RGBコンバータ用の電源が欲しい場合は、5Vでは足りないので

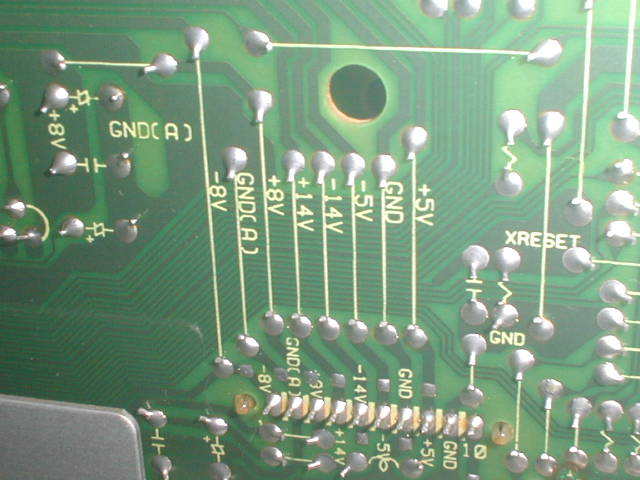

この辺の8Vを使います

基板に書いてある+8vを使うと良いでしょう
14Vでも良いですが、8vで十分です。

基板に色々と情報が書いてあるので、弄るのには楽な機器です

一つだけ、注意点と言いますが助言ですが
RGBボードに配線した後に、どうしてもすぐに試してみたくなります
しかし、この状態で電源を入れる事は絶対にやめたほうが良いです

縦と、横の基板がショートしてアクティブではなくなります
