【自作のスティックをPSで使いたい】
自作したスティックをPSで使えれば、よりいっそう遊ぶ幅が増える
なんて素晴らしい！


製作にあたって、こちらのセガサターンのジョイスティック（FightingStick SS）をプレステにつなげられるようにする を参考にさせて頂きました。

PSのコントローラーの核となる部分は、一つPSコントローラー潰しても良いのですが
ファイティンスティックのSS→PS化と言う面白い記事を発見したので
これを試しつつ作ってみました

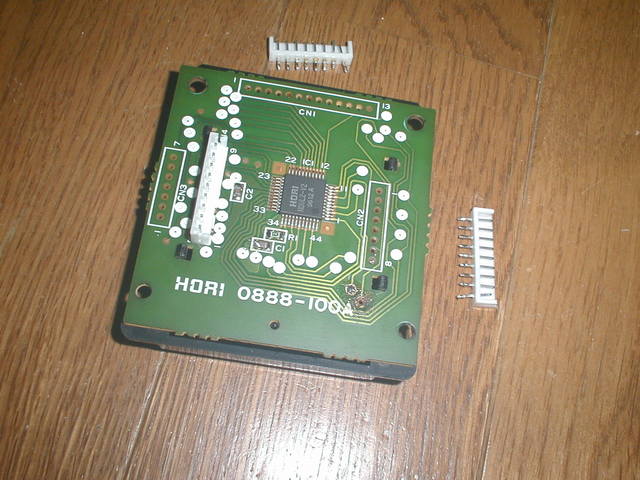

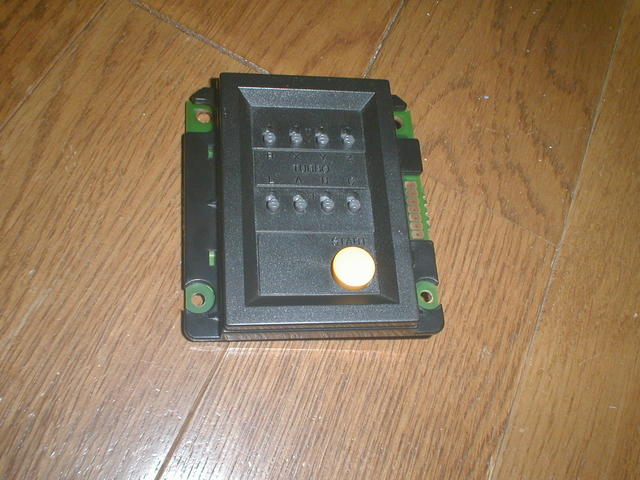

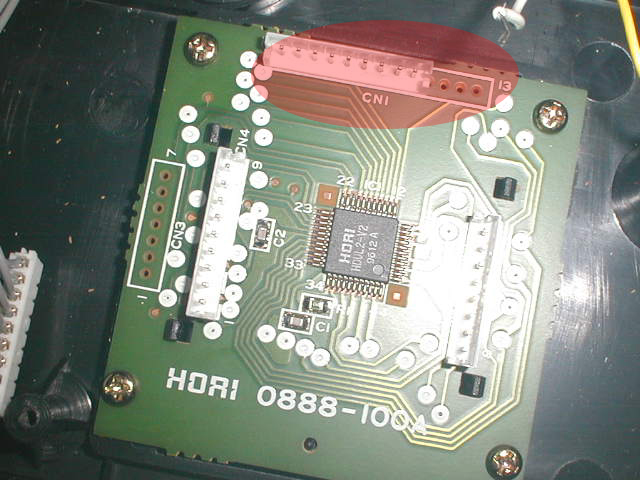

必要なのは、前回加工したときに取り外したコレ


ボタンとレバーのピンコネクタを取り外しました

実際はレバーの信号は上の１〜13にもあったので、右側は取る必要はありませんでした。

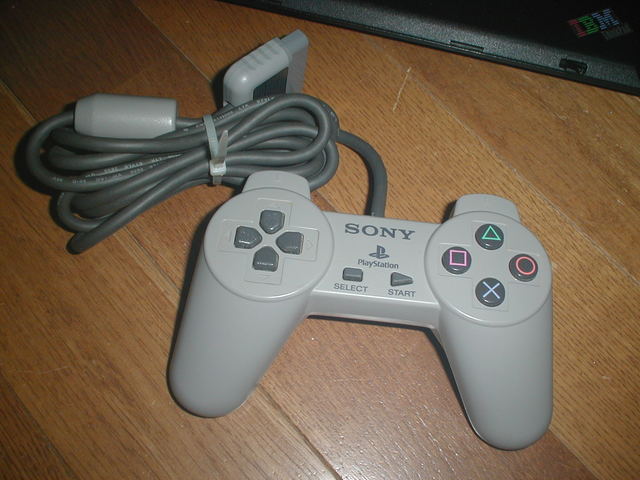

次にPSのケーブルが欲しいので生贄を捧げます

しかーし！そのままケーブルだ取って捨ててしまっては勿体無いので

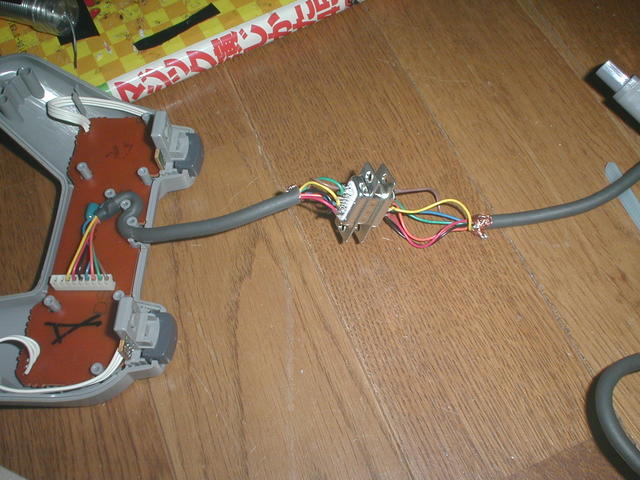

コネクタ化して、コントローラーも使えるようにしておきました

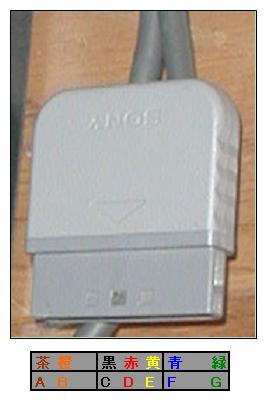

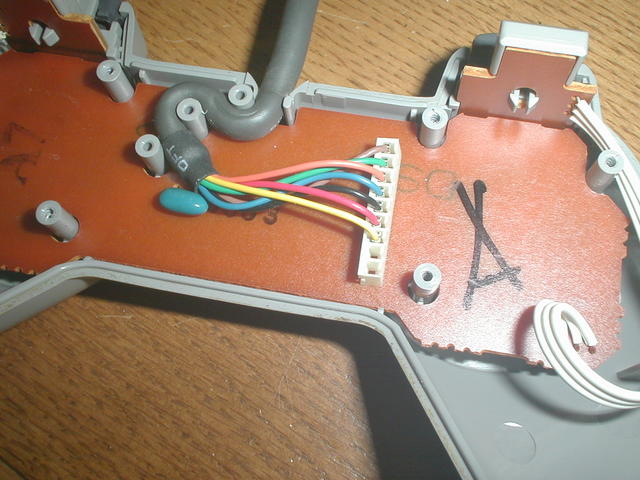

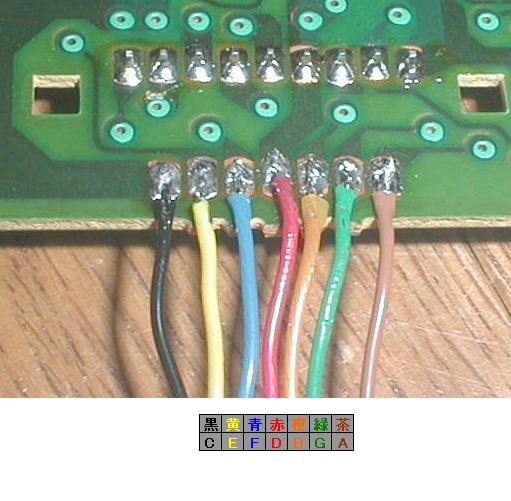

配線は以下を参照

色づけはケーブルに合わせました

もしかしたらコントローラーによって色や順番が違うかもしれません


これで、PSコントローラーとして使えるようになります

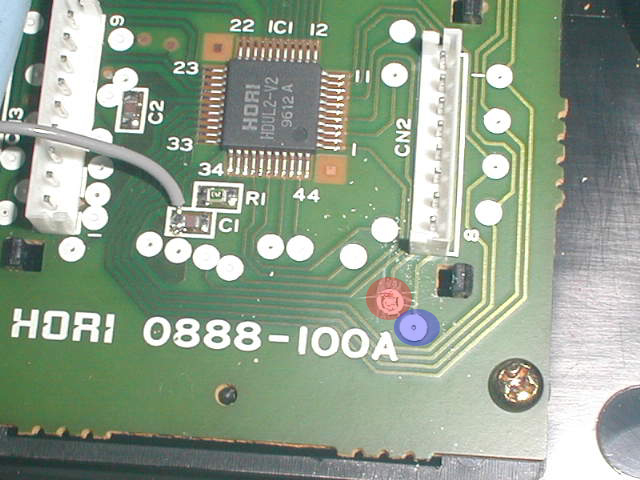

次に、この部分のボタン配置について


1番がGND

赤丸がセレクト　青丸がスタートボタン

カッターで削って半田付けしました

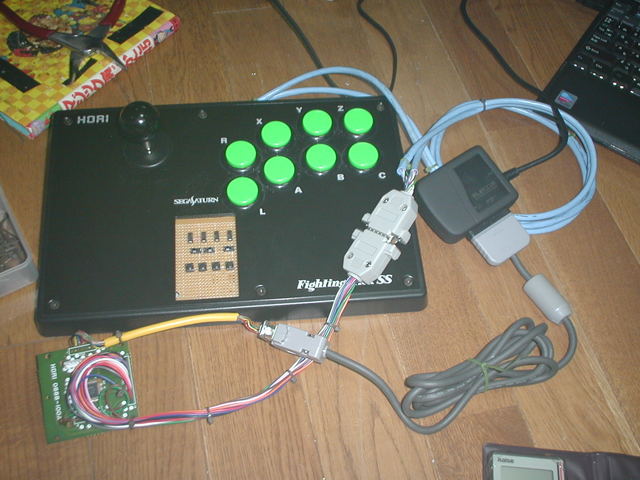

そして、完成

PS→PC USBコンバーターを使えばパソコンでも使える♪

---
