【可変連射(取り付けが簡単重視)】
連射について色々調べていたらタイマーICの555を使う事で
ボタンで使われてる電力だけで連射が出来るらしいとの事で実験
まず必要な部品の調達
IC LMC555(低消費電で動作)
積層セラミックコンデンサ 0.1μF
抵抗 270KΩ
可変抵抗 500kΩ

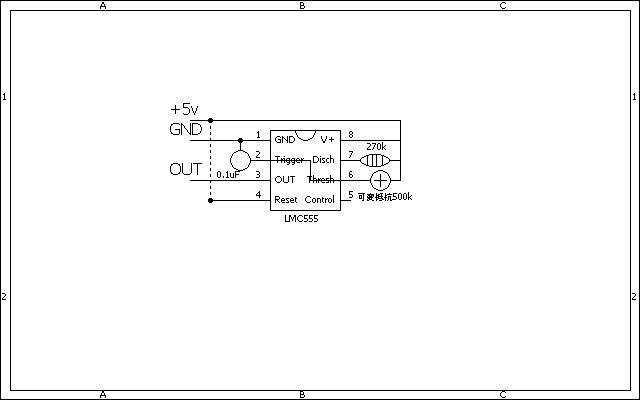

単純に5vを入力させて連射回路を作成

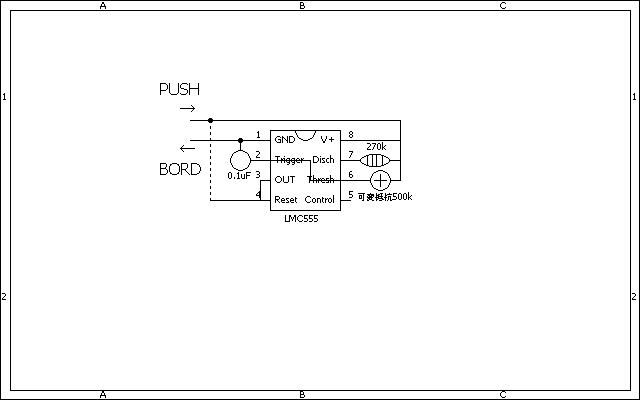

OUTを連射したいGNDにつけて連射が出来ればOK
3と4を接続すれば、単体での連射回路となります
LEDは気まぐれで追加してみました
