■2008年2月11日(月)

【下半身だけあればいい！2】
下半身だけのx22をファイルサーバとして使う事を考えてみる

まずHDDを取り付けるにあたって、HDDマウンタが無いので
手探りでHDDを生挿入する事も良いのだが
結構面倒なので、邪魔なパーツを取ってしおう

この黒いパーツはネットワークカードを取り
慎重に力任せに、何言ってるのこの人？と自分でもおもうが
頑張れば取れます

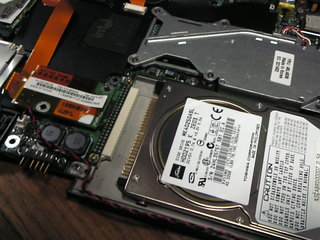

この状態になれば、HDDは刺しやすいでしょう

しかし、どうせ持ち歩く訳でも無いファイルサーバなら
2.5インチHDDよりも、余ってる3.5インチHDDを使いたいところなので
手軽に手に入るパーツを加工して変換を試みる

※凄く意味不明になっていきますが、自分でも途中から頭の整理ができず
　うまく説明できない部分が多々あります

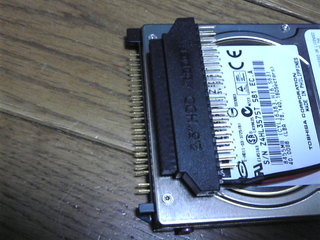

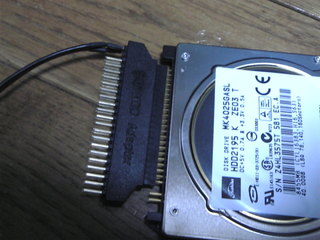

2.5と3.5の変換アダプタ

2.5インチのHDDと同じピッチのピン

まずこの二つを組み合わせるとx22の本体のHDD差込口に接続可能になる

しかし、これでは使えない

もともと、これは変換してケーブルを使う物なので

向きが違うのである

そこで、下の段の真ん中辺りにあるデットピンの部分の位置を変更する

次にIDEのケーブルですが、IDEケーブルはそのまま使うと
延長ケーブルにはならず、上下が逆さになるか
左右が逆になるかの問題が発生します

そこで、上下が逆になる特性を活かし
延長させる事により、上下逆・上下逆でストレートになるようにする

その為に、まずデットピンの部分を穴を開けて開放

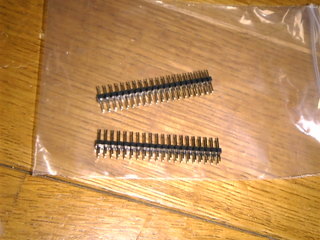

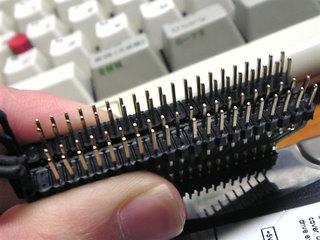

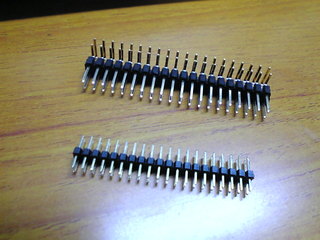

延長に使うのに必要なピンは片側L字型を使用

2.5インチの時のようなピンでは、片側が短すぎて接触出来ない為

このピンのＬ字を伸ばして、ニッパーで切りそろえます

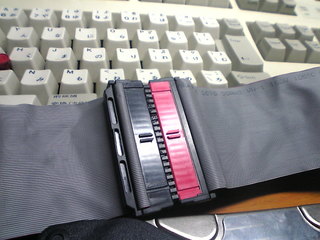

同じ向きに接続すれば、ストレートなケーブルが出来上がる予定

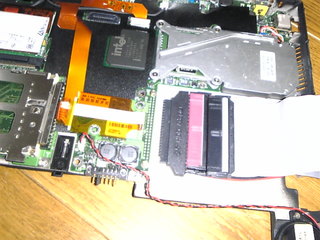

完成したケーブルで接続した結果

駄目でした…

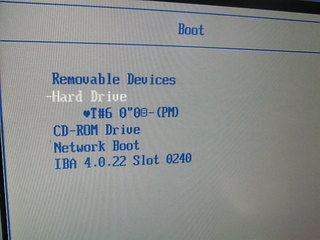

中途半端に認識はしてますが、使えないのが悔しい
つづく（なんとかしたい）

あまりに悔しかったので、ピザポテト

やけ食いじゃーーーー

：

■2008年2月10日(日)

【KARUWAZA CLUB】
Edy生活をして、もう1年ぐらい経ち
サークルＫを頻繁に活用している身としては
特定の商品が安くなるKARUWAZA CLUBが気になるところ

気になっていたのは、半年ぐらい前からですが
なかなか携帯で登録って面倒なのでしてなかったが
そろそろ登録しようと思い、サクっと登録完了

登録に喜びを噛み締め、早速サークルＫへレッツゴー
しかし、こういう時に限り、自分の欲しいもので値引き対象物が無く
色々みた結果、ジュースがあったので購入

おぉしっかり10円引かれてます

：

■2008年2月9日(土)

【下半身だけあればいい！】

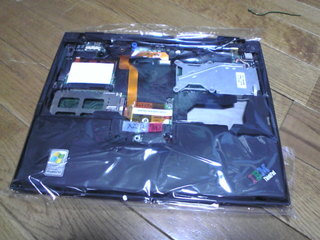

ThinkPad x22の下半身を入手

下半分だけあれば、色々と遊べるんじゃないかと思い
軽い気持ちで手を出してみた

持っているx22を分解しながら、必要な物が何かを確認したところ
下半身だけでCPU メモリが乗っている事を確認

内臓LANは真ん中ちょい下の小さなボードがついてればOK

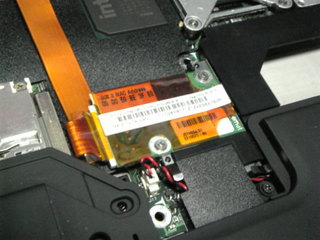

この小さな長方形のボード

下半身だけでの入手では、まずACアダプタが無いが
この型番辺りのThinkpadの電源はどれも汎用性がアリ
手持ちの電源で代用ができる

とりあえず、動作確認をしようとしたら問題発生
電源ボタンが無い･･･

x22の電源ボタンはキーボードについてる為
下半身だけでは電源が入れられない

WOLを使って電源を入れることは可能かもしれないが
BIOSでWOL設定がONになっているかは分からないので
どちらにせよキーボードが最初必要となった

キーボードを装着して電源オーーーーン！

何も映らないが電源ランプだけ点灯
静かな時が流れる･･･不良品だったか？と思ったが
ちょっと考えて状況を理解した

通常は内臓ディスプレイ出力で始まるのである

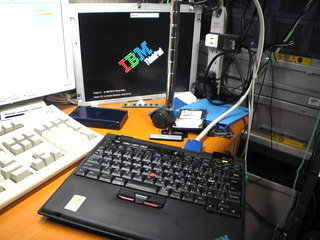

キーボードで外部ディスプレイ表示に切り替えて
正常に起動している事を確認
